レシピその10

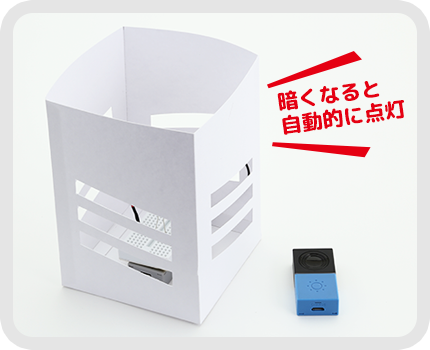

部屋が暗くなると点灯するLEDスタンド

今回は、LEDを使った電気スタンドをつくってみるよ。それも、部屋が暗くなると自動的に点灯するLEDスタンドだ！ さらに自作リモコンもつくって、電気スタンドをコントロールしちゃうよ！

つくり方

1GPIOタグとブレッドボードをつなぐ

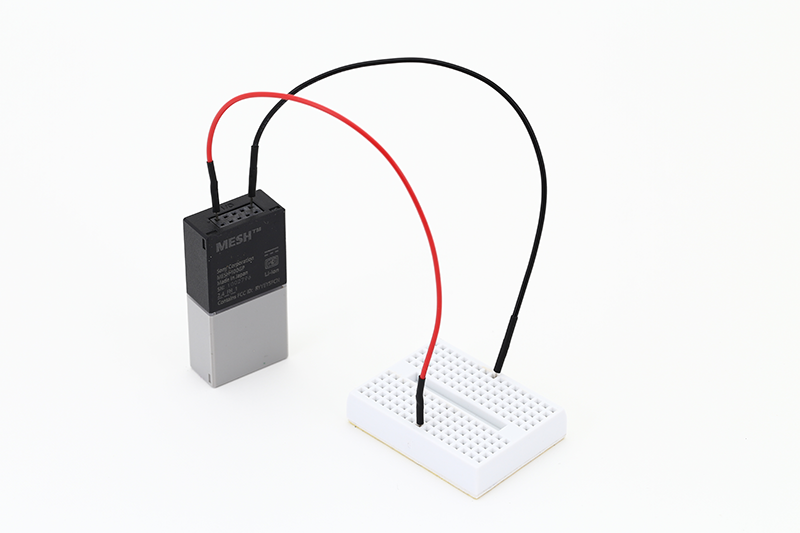

GPIOタグの上面の画像と配線図を参考に、ジャンパーワイヤーでGPIOタグとブレッドボードをつなごう。

GPIOタグ上面

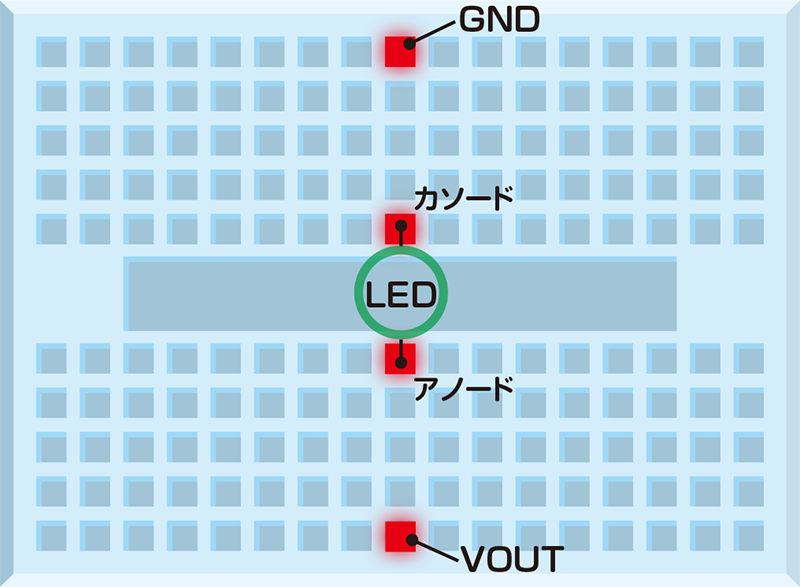

配線図

2LEDを差し込む

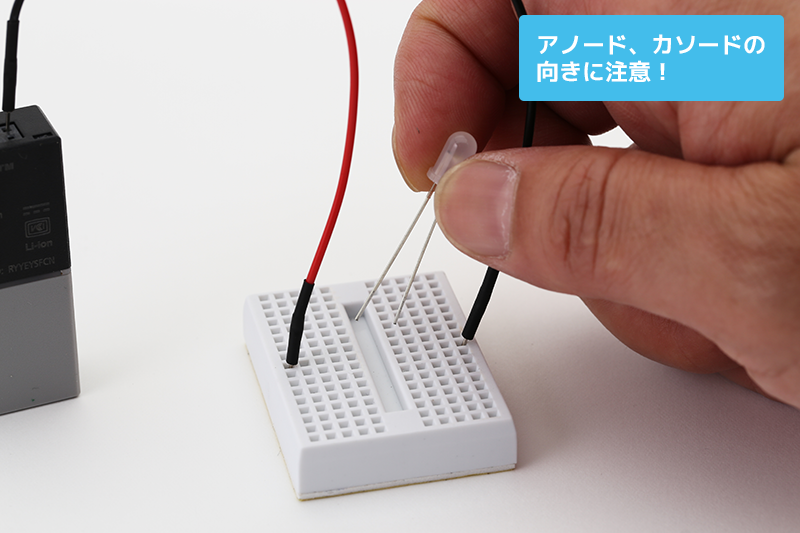

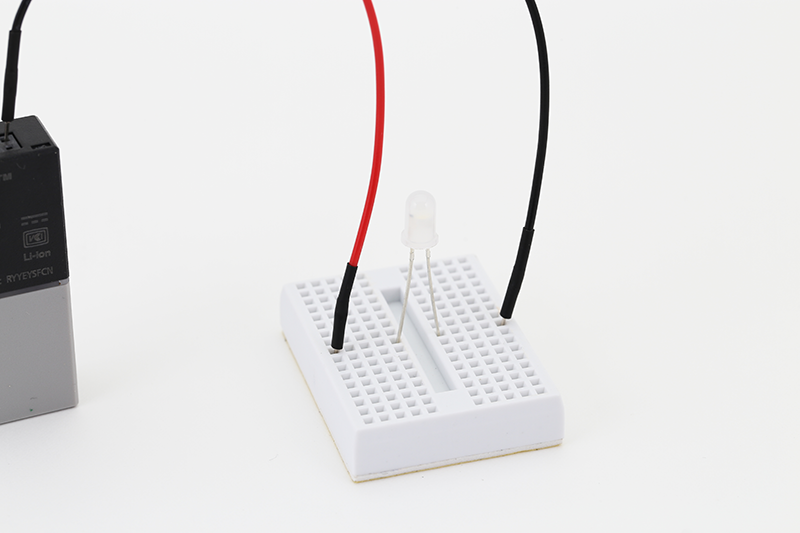

ジャンパーワイヤーと同じ列にLEDを差し込もう。LEDは足の長い方がアノード（A、プラス極）、短い方がカソード（K、マイナス極）だ。GPIOタグのVOUTにつながる方にアノード、GNDにつながる方にカソードを差し込んでね。

3アプリを設定する

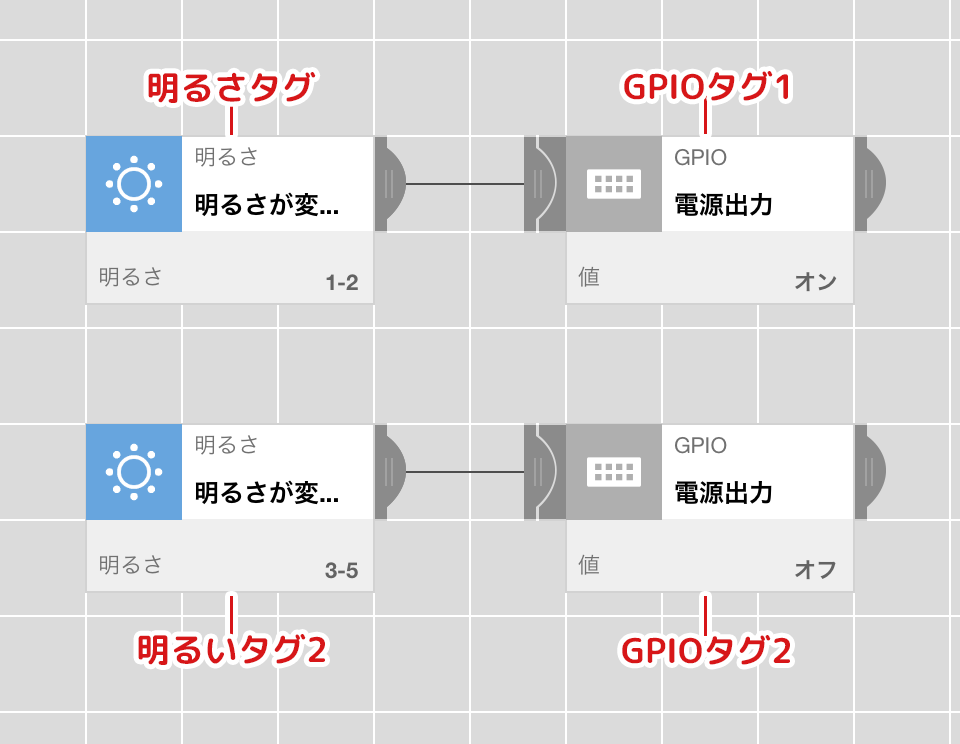

MESHアプリを開き、図のようにタグを配置しよう。
暗くなったら点灯するしくみ
●明るさタグ：「明るさが変わったら」を選択し、明るさを「1-2」にする。
●GPIOタグ1：「電源出力」を選択し、値を「オン」にする。
●明るくなったら消灯するしくみ
●明るさタグ2：「明るさが変わったら」を選択し、明るさを「3-5」にする。
●GPIOタグ2：「電源出力」を選択し、値を「オフ」にする。

4シェードをつくる

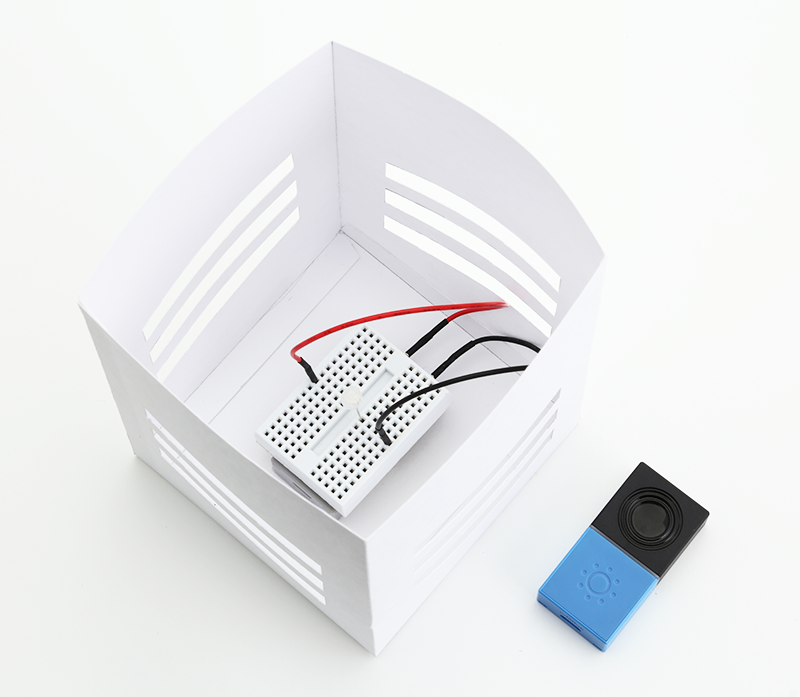

厚紙を利用して、LEDスタンドのシェード（かさ）をつくろう。ブレッドボードとGPIOタグを両面テープでくっつけて、シェードの底に両面テープで固定すれば完成だ。

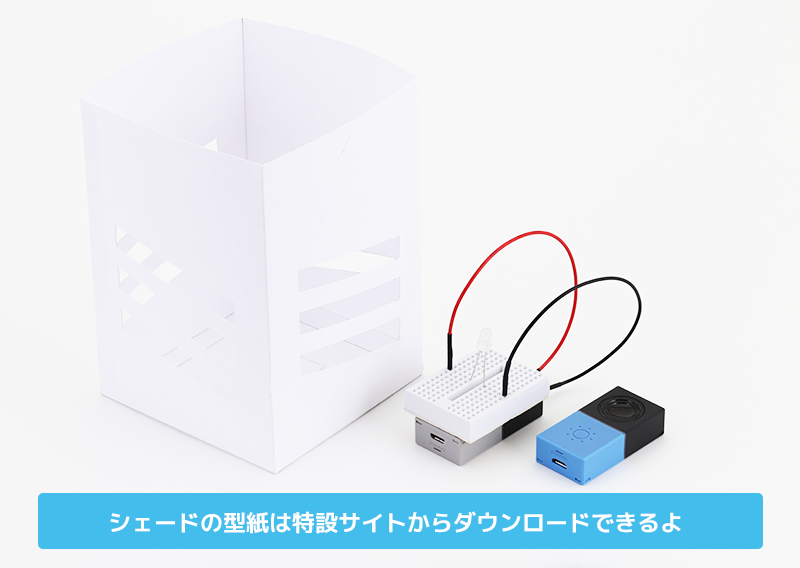

シェードの型紙は特設サイトからダウンロードできるよ。

LEDは点灯すると熱を発するので、被せるシェードとLEDが接触しないように、指3本分は離してね！
